購物車 0

生石灰(粉狀)

NT$ 20.00

氧化鈣,俗稱生石灰,外觀為塊狀或沙粒狀,密度約3.35 g/cm3,微溶於水,呈強鹼性。置於空氣中逐漸吸收空氣中水氣而變成氫氧化鈣或碳酸鈣,放置於水中呈現放熱反應變成輕氧化鈣乳液,並可溶於酸中,常作為脫水乾燥劑、酸鹼中和劑、酸性土壤改良。

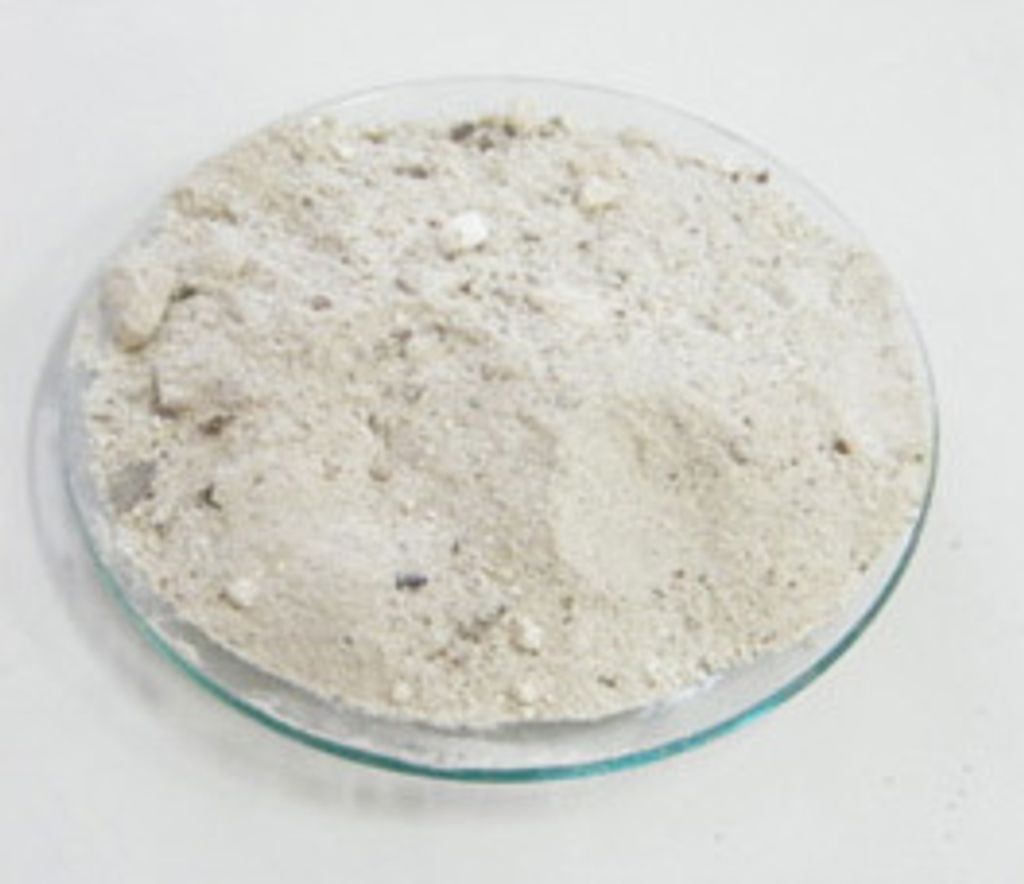

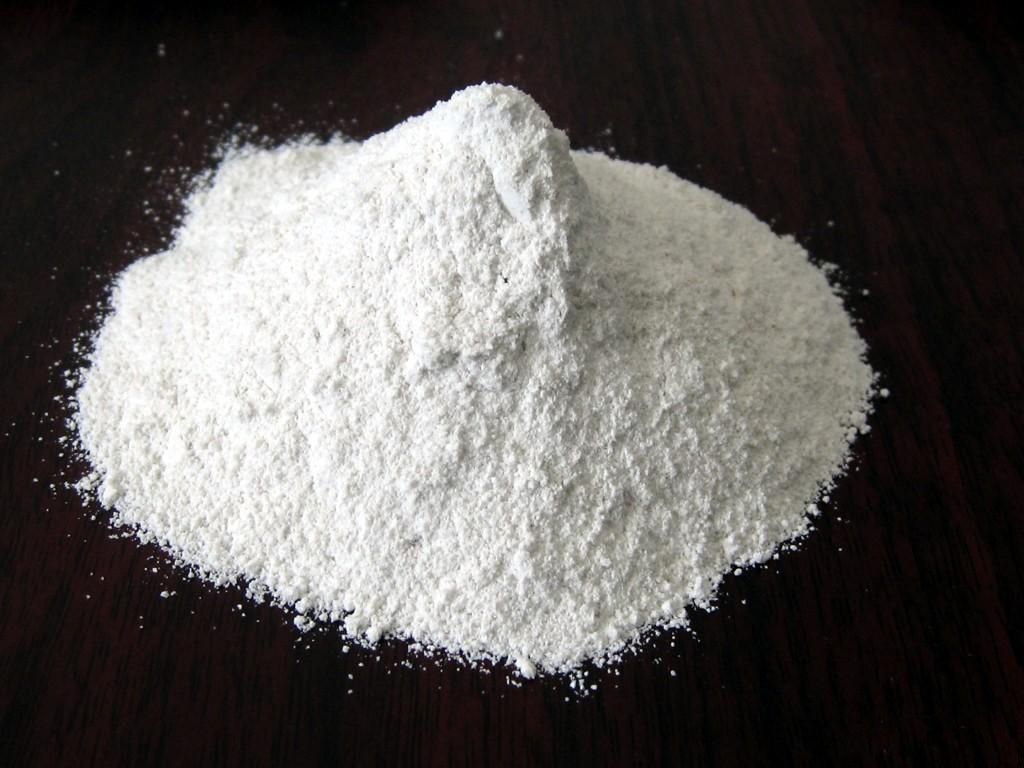

粉狀生石灰
(生石灰粉)

外觀

Appearance

白色粉狀

粒徑

Particle size

0.2cm以下

氧化鈣純度

Assay of CaO

90%

碳酸鈣

 CaCO3

max. 10%

二氧化矽

 SiO2

max.3.0%

氧化鎂

 MgO

max. 2.0%

三氧化二鐵

 Fe2O3

max. 1.0%

三氧化二鋁

 Al2O3

max. 1.0%

水懸溶液酸鹼值

pH value

12.5±1



生石灰與熟石灰的區別

(1)熟石灰

石灰有生石灰和熟石灰之分。生石灰的主要成分是氧化鈣(CaO),白色固體耐火難溶。將(CaO)含量高的石灰岩在通風的石灰窯中鍛燒至900℃以上即得。是有吸水性,可用作乾燥劑,常用以防止雜物回潮。

與水反應(同時放出大量的熱),或吸收潮濕空氣中的水分,即成熟石灰[氫氧化鈣Ca(OH)2,又稱「消石灰」。熟石灰在一升水中溶解1.56克(20℃),它的飽和溶液稱為「石灰水」,呈鹼性,在空氣中吸收二氧化碳而成碳酸鈣沉澱。ㄉ

(2)與熟石灰的轉化與硬化

生石灰(CaO)與水反應生成氫氧化鈣的過程,稱為石灰的熟化或消化。反應生成的產物氫氧化鈣稱為熟石灰或消石灰。

石灰熟化時放出大量的熱,體積增大1—2.0倍。煅燒良好、氧化鈣含量高的石灰熟化較快,放熱量和體積增大也較多。工地上熟化石灰常用兩種方法:消石灰漿法和消石灰粉法。

生石灰熟化後形成的石灰漿中,石灰粒子形成氫氧化鈣膠體結構,顆粒極細(粒徑約為1μm),比表面積很大(達10~30 m2/g),其表面吸附一層較厚的水膜,可吸附大量的水,因而有較強保持水分的能力,即保水性好。將它摻入水泥砂漿中,配成混合砂漿,可顯著提高砂漿的和易性。

石灰依靠乾燥結晶以及碳化作用而硬化,由於空氣中的二氧化碳含量低,且碳化後形成的碳酸鈣硬殼阻止二氧化碳向內部滲透,也妨礙水分向外蒸發,因而硬化緩慢,硬化後的強度也不高,1:3的石灰砂漿28 d的抗壓強度只有0.2~0.5 MPa。在處於潮濕環境時,石灰中的水分不蒸發,二氧化碳也無法滲入,硬化將停止;加上氫氧化鈣微溶於水,已硬化的石灰遇水還會溶解潰散。因此,石灰不宜在長期潮濕和受水浸泡的環境中使用。

石灰在硬化過程中,要蒸發掉大量的水分,引起體積顯著收縮,易出現干縮裂縫。所以,石灰不宜單獨使用,一般要摻人砂、紙筋、麻刀等材料,以減少收縮,增加抗拉強度,並能節約石灰。

石灰具有較強的鹼性,在常溫下,能與玻璃態的活性氧化矽或活性氧化鋁反應,生成有水硬性的產物,產生膠結。因此,石灰還是建築材料工業中重要的原材料。

生石灰製成熟石灰後的作用有哪些

石灰是我們日常生活或者是工業用途中比較重要的物質,而生石灰的作用一般比較小,大多都需要我們將生石灰制熟石灰,這個過程其實很簡單,就是將適量的水加入,但是加入水之後生石灰就開始和水發生反應,這個過程中會釋放出大量的熱量,所以無論是否在我們身邊進行操作,一定要注意控制危險,因為熟石灰具有極強的腐蝕性,很容易傷害到我們的皮膚,所以我們小心使用。

當我們用生石灰制熟石灰之後,這一切都會變得很簡單,而且我們可以用這些物質用在各個方面,無論是用於室內裝飾的塗抹或者是其他方面的工藝改進,最後的結果其實就會變得很簡單,這也是為什麼很多人都喜歡使用熟石灰的原因,因為其穩定性比較好,而且可能存在的問題也比較明確,不會產生一些不良的後果,所以這個事情就會顯得很重要。

而在一些地方還會有用生石灰制熟石灰之後,用於農業方面,因為其存在性較強,可以有效殺害一些害蟲,所以我們比較喜歡這類物質的存在,這樣有比較明顯的效果,而且還可以應用於各個方面,特別是一些對這些有需求的地方。其實他們的特性我們都熟悉,但是在使用的時候可能有些地方需要注意,例如容易硬化的特點,需要多加攪拌防止粘連影響使用。



相關資訊



【經銷特約新服務「線上下單到店取貨」

目前活動期間活動滿1200可享受免運費服務,目前提供服務特約經銷點:[台中北屯]總店[苗栗市]楓和農業資料行[新竹新埔]振華育苗場[南投埔里]永昌農藥行[苗栗大湖]詹記農藥行。(持續增加中......)

詳細地點介紹請參考:經銷服務據點

結帳時操作方式如下:

  1. 選擇收貨方式:自取

  2. 收件地址:選擇指定的到店取貨店家即可

請各位多多利用~~目前新服務剛上線,如果有任何不周詳請見諒!
